文丘里湿式除尘器的工作原理及构造
发布时间:2022-01-17 浏览:449

1、文丘里除尘器工作原理

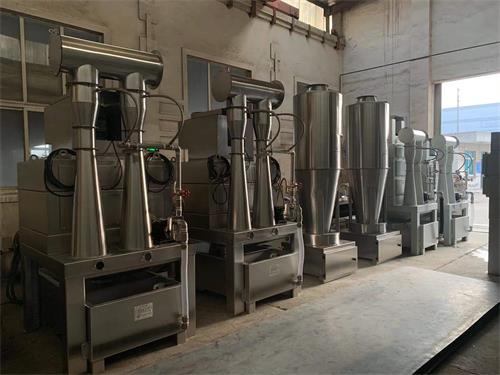

文丘里除尘器又称文丘里管除尘器。文丘里管除尘器主要由文丘里管本体、供水装置和气水分离器(又称脱水器)组成,文丘里管本体包括收缩管、喉管和逐渐膨胀管。

结果表明,减小雾化液滴的直径,提高液滴与粉尘颗粒的相对速度,可以进一步提高粉尘颗粒的捕集效果。文丘里除尘器是根据这一原理设计的一种高效除尘器,常用于烟气冷却和工业除尘。

2、文丘里除尘器结构

文丘里管根据喉部截面形状有多种结构,根据喉部尺寸是否变化可分为圆形文丘里管和矩形文丘里管,可分为:固定文丘里管喉部无调节装置,喉部尺寸固定文丘里管喉部直径调节装置,喉部尺寸可随烟气量的变化而变化连接喷嘴的安装位置分为:内文丘里管喷嘴安装在收缩管的中心雾滴从中心向四周喷射。一般采用锥形或碗形喷嘴,外文丘里喷嘴安装在收缩管周围,雾滴从周边向中心喷射。一般采用直喷管或反渐变喷管。

文丘里管除尘器的除尘效率取决于雾化液滴的直径、通过喉部的气流速度和水空气比等。在对除尘效率和烟气量随工艺变化有严格要求的情况下,设备阻力还与喉部速度和水空比有关。对于矩形文丘里管,一般采用直径可调的文丘里管除尘器保证喉部流速恒定,喉部开度可通过转动两侧板或左右移动滑块来调节;对于圆形文丘里管喉部的开口可以通过上下移动重物来调节。
